Водяные калориферы для приточной вентиляции: принцип работы, расчёт и монтаж
⚡ Ключевые факты про водяные калориферы
Водяной калорифер для вентиляции — наиболее распространённый тип промышленного воздухонагревателя на предприятиях, подключённых к централизованным или автономным системам горячего водоснабжения. Он работает без сложной обвязки паровых трубопроводов и конденсатоотводчиков, обеспечивает плавное регулирование температуры воздуха и не несёт рисков, связанных с работой под давлением пара.
Статья предназначена для HVAC-проектировщиков, главных энергетиков и специалистов по закупкам, которым необходимо понять конструкцию водяного калорифера, рассчитать требуемую теплопроизводительность и правильно установить аппарат в приточную секцию вентиляционного агрегата. Данные приведены на основании технической документации КПТС (2026 г.) и требований ДБН В.2.5-67:2013.
Принцип работы водяного калорифера
Схема движения теплоносителя и воздуха
Теплообмен в водяном калорифере организован по перекрёстно-противоточной схеме: горячая вода подаётся через входной штуцер в верхний (или боковой) коллектор, проходит по трубкам трубного пучка и выходит через противоположный коллектор. Воздушный поток движется перпендикулярно трубкам — поперёк их оси — и интенсивно нагревается за счёт развитой поверхности биметаллического оребрения.

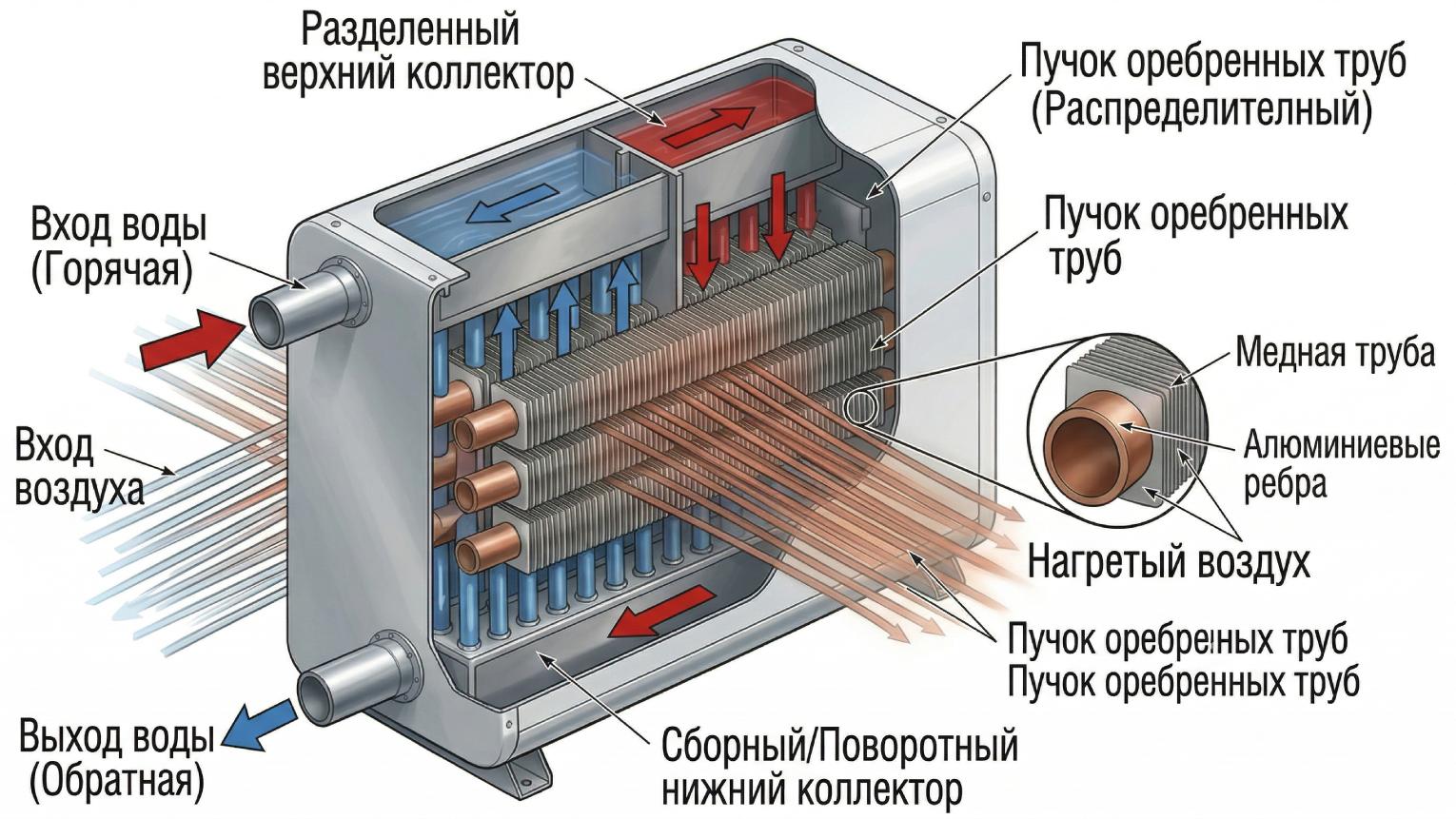

Схема: принципиальная — для двухходового исполнения КПВ КПТС
Скорость воздуха в рабочем сечении серийных аппаратов КПТС составляет 3–10 м/с. При высоких скоростях увеличивается коэффициент теплоотдачи, но растёт и аэродинамическое сопротивление — это учитывается при расчёте вентилятора приточного агрегата.
Температурные режимы: 70/95 °C и 70/115 °C
Температурный режим теплоносителя определяет тепловую мощность аппарата при заданном расходе воздуха. В украинской практике для промышленных систем применяются два стандартных режима согласно ДБН В.2.5-67:2013:
Режим 70/95 °C является наиболее распространённым для объектов, подключённых к городским теплосетям. Режим 70/115 °C позволяет получить на ~80% бо́льшую мощность при тех же габаритах аппарата за счёт увеличения среднелогарифмического перепада температур ΔTcp — ключевого параметра теплопередачи.
Конструкция: оребренные трубки и биметаллический пакет
Надёжность и долговечность водяного калорифера определяются качеством трубчато-рёберного пакета. В конструкции КПТС применяется биметаллический метод оребрения — стальная трубка и алюминиевое ребро соединяются по всей длине без клея и пайки, исключительно за счёт механического обжатия.
Материалы: сталь и алюминий АД0
Трубки изготовлены из конструкционной стали с толщиной стенки, обеспечивающей работу при давлении до 1,2 МПа. Рёбра оребрения — из технически чистого алюминия марки АД0, который отличается минимальным содержанием примесей (чистота ≥ 99,3% Al). Высокий коэффициент теплопроводности АД0 — около 230 Вт/(м·К) против ~50 Вт/(м·К) у нержавеющей стали — обеспечивает интенсивный теплосъём при компактных габаритах. Помимо этого, алюминий сохраняет плотный механический контакт с трубкой на протяжении многолетних циклических нагружений и проявляет корозионную стойкость во влажной промышленной среде с относительной влажностью воздуха до 98%.
Расчётный ресурс трубчато-рёберного пакета при соблюдении регламента технического обслуживания — не менее 15 лет (данные КПТС, основаны на опыте эксплуатации поставленных аппаратов).
Двухходовая и четырёхходовая схема
Число «ходов» теплоносителя — это количество проходов воды через трубный пучок от входного до выходного коллектора. Выбор схемы влияет на скорость воды в трубках и интенсивность теплопередачи.
Четырёхходовая схема предпочтительна для климатических условий с расчётной зимней температурой ниже −15 °C, а также при работе в режиме 70/115 °C, когда требуется максимальная интенсивность теплообмена. Алюминий АД0 химически инертен и допускается к применению в пищевой промышленности согласно санитарным нормам Украины (ДСанПіН 3.3.6.096-2002).
Источник: технические паспорта КПТС, 2026 г. Данные предоставлены производителем КИЕВПРОМТЕХСЕРВИС.
Подбор водяного калорифера: расчёт по тепловой нагрузке
Расчёт водяного калорифера для приточной вентиляции выполняется исходя из трёх исходных данных: требуемого расхода воздуха G (м³/ч), разности температур воздуха на входе/выходе ΔTвозд и параметров теплоносителя. Алгоритм соответствует требованиям ДБН В.2.5-67:2013.
Формула теплопроизводительности
где:
Q — теплопроизводительность, Вт;
K — коэффициент теплопередачи аппарата, Вт/(м²·К) — из паспорта модели;
F — площадь поверхности теплообмена, м²;
ΔTcp — среднелогарифмический температурный напор, °C.
Альтернативная формула через параметры воздуха:
Q = G · ρ · Cp · ΔTвозд / 3 600, где G — расход воздуха (м³/ч), ρ ≈ 1,2 кг/м³, Cp = 1,006 кДж/(кг·К).
Пошаговый алгоритм подбора
Шаг 1. Определите расчётный расход воздуха G по нормам кратности воздухообмена для вашего типа производства согласно ДБН В.2.5-67:2013. Пример: для механосборочного цеха объёмом 5 000 м³ при кратности 4 раз/ч — G = 20 000 м³/ч.
Шаг 2. Определите температурный перепад воздуха ΔTвозд = tвых − tнар, где tнар — расчётная наружная температура. Для Киева по ДБН В.2.5-67:2013 — −22 °C; нормируемая температура в цехе — как правило, +16…+18 °C. Итого: ΔT = 18 − (−22) = 40 °C.
Шаг 3. Рассчитайте требуемую мощность Q: Q = 20 000 · 1,2 · 1,006 · 40 / 3 600 ≈ 268 кВт. Ещё пример из практики: вентиляция 10 000 м³/ч при нагреве с −20 °C до +18 °C (ΔT = 38 °C) даёт Q ≈ 127 кВт — покрывается моделью КПВ-3.
Шаг 4. Выберите число рядов трубок. От теплового напряжения G/F ≥ 3 000 м³/(ч·м²) — 2 ряда; при ΔTвозд ≥ 30–40 °C — 3–4 ряда. Для нашего примера (ΔT = 40°C) — рекомендуется 3 или 4 ряда.
Шаг 5. Подберите серийную модель КПВ КПТС с Q ≥ 268 кВт и G в диапазоне 2 500–42 000 м³/ч. Технический расчёт с подбором конкретной модели выполнит менеджер КПТС бесплатно в течение 1 рабочего дня.
Подробное описание расчётных формул, нормативных таблиц кратностей воздухообмена и числовых примеров — в статье "Расчёт мощности промышленного калорифера".
Водяной vs паровой: когда выбирать водяной
Выбор между водяным и паровым калорифером определяется прежде всего имеющейся теплоснабжающей инфраструктурой предприятия. Если на объекте нет парового котла или паровой магистрали — вопрос решён автоматически. Если оба типа теплоносителя доступны, ориентируйтесь на следующие критерии:
Ключевые преимущества водяного воздухонагревателя: плавная регулировка температуры нагрева изменением расхода воды через трёхходовой клапан; простота защиты от замерзания за счёт поддержания минимального расхода теплоносителя или дренажа; меньшая стоимость обслуживания — отсутствие конденсатоотводчиков и паровых ловушек.
Монтаж в приточную секцию вентагрегата
Водяной калорифер устанавливается в секцию нагрева приточной вентиляционной установки (ПВУ). Монтаж выполняется согласно нормам ДБН В.2.5-67:2013 и технической документации производителя. Основные требования:
Монтаж предполагает, как правило, вертикальную ориентацию трубок — штуцеры располагают горизонтально, что обеспечивает самоудаление воздуха из полости и упрощает дренаж при остановке системы. С сервисной стороны необходимо выдерживать зазор не менее 600 мм для обслуживания и промывки трубного пучка. Между фланцем калорифера и рамой секции устанавливается уплотнительная прокладка, исключающая байпасирование воздуха мимо теплообменной поверхности. В верхней точке системы обязателен воздуховыпускной кран для удаления воздушных пробок после заполнения; в нижней точке — дренажный кран для слива теплоносителя в морозный период.
Типовая схема гидравлической обвязки
Защита от замерзания
В периоды, когда в воздушном тракте возможна отрицательная температура (остановка вентилятора зимой, отказ клапана воздуховода), водяной калорифер подвергается риску замерзания теплоносителя. Наиболее надёжную защиту обеспечивает трёхходовой клапан со смешением: он поддерживает минимально допустимую температуру воды в полости аппарата даже при полном закрытии регулирующего органа. На объектах с нестабильным теплоснабжением дополнительно устанавливают насос рециркуляции, который принудительно перемещает теплоноситель при остановке котельной или прекращении подачи из сети. Если объект регулярно переводится в режим длительного простоя в зимний период, применяют антифриз — пропиленгликоль 35–40%: он не замерзает при низких температурах, однако снижает теплоёмкость теплоносителя на 10–20%, что должно быть учтено при первоначальном подборе аппарата.
Водяные калориферы КПТС: серии и типоразмеры
КИЕВПРОМТЕХСЕРВИС производит водяные воздухонагреватели двух серий, соответствующих различным задачам: серийные КПВ для стандартных проектных решений и нестандартные КСК (ВНВ) для реконструкции старых приточных установок.
Источник: технические паспорта КПТС, 2026 г. Данные предоставлены производителем КИЕВПРОМТЕХСЕРВИС.
Срок поставки стандартных типоразмеров КПВ — до 2 недель. Нестандартные исполнения КСК (ВНВ) — по согласованному сроку изготовления.
По данным КПТС: срок окупаемости замены устаревших водяных калориферов при вентиляции 5 000 м³/ч составляет 18–24 месяца за счёт повышения КПД теплообмена и сокращения затрат на ТО.
Заключение
Водяной калорифер для приточной вентиляции — оптимальный выбор для промышленных объектов, подключённых к централизованным теплосетям, а также для производств с жёсткими санитарными и противопожарными требованиями. Ключевые преимущества: плавное регулирование температуры воздуха, простота обслуживания и широкий диапазон типоразмеров — от 26 до 785,1 кВт в серийном исполнении КПВ при расходе воздуха до 31 500 м³/ч.
