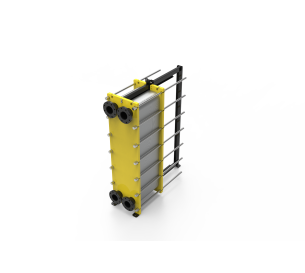

Пластинчатые теплообменники разборные КИЕВПРОМТЕХСЕРВИС (КПТС) — это высокоэффективные аппараты для передачи тепловой энергии между двумя рабочими средами через пакет тонких гофрированных пластин из коррозионностойкой стали. Производительность — от 1 000 до 25 000 кВт, диаметр патрубков — DN 50–300 мм, цена — от 15 000 до 50 000 грн. Разборная конструкция позволяет регулировать площадь теплообмена, выполнять механическую очистку и замену уплотнений без демонтажа всего аппарата. Оборудование применяется в системах отопления и горячего водоснабжения, на тепловых пунктах, в пищевой, химической и фармацевтической промышленности, в холодильных системах и системах рекуперации тепла.

Материал этой страницы предназначен для главных энергетиков, инженеров-проектировщиков, технологов и специалистов отделов закупок промышленных предприятий, которым необходим технически обоснованный выбор пластинчатого теплообменника разборного под конкретные производственные условия.

Что такое пластинчатый теплообменник разборный

Пластинчатый разборный теплообменник — это теплообменный аппарат, в котором передача тепловой энергии между двумя рабочими средами осуществляется через пакет тонких гофрированных металлических пластин. Горячая и холодная среды движутся в чередующихся каналах, образованных соседними пластинами, не смешиваясь между собой. Рифлёная (гофрированная) поверхность пластин создаёт интенсивную турбулентность потока, что обеспечивает высокий коэффициент теплопередачи при минимальных габаритах аппарата.

Термин «теплообменник пластинчатый разборный» и синонимы «разборный пластинчатый теплообменник», «пластинчатые теплообменники» описывают один класс оборудования. Слово «разборный» указывает на принципиальную конструктивную особенность: пакет пластин стягивается между неподвижной и подвижной плитами болтовыми шпильками, что допускает полный разбор аппарата для обслуживания или изменения конфигурации.

В отличие от паяных теплообменников, соединённых пайкой медью или никелем и не подлежащих разборке, а также от сварных трубчатых теплообменников с гладкими трубками, разборные пластинчатые аппараты сочетают высокую эффективность теплообмена с эксплуатационной гибкостью: возможностью увеличить или уменьшить тепловую мощность путём добавления или удаления пластин без замены самого аппарата.

Технические характеристики пластинчатых теплообменников разборных КПТС

Ниже представлены технические характеристики и параметры фильтрации для подбора пластинчатых теплообменников разборных производства КИЕВПРОМТЕХСЕРВИС. Данные актуальны по состоянию на 2026 год.

Таблица 1. Технические характеристики пластинчатых разборных теплообменников КПТС
Параметр	Минимум	Максимум
Производительность (кВт)	1 000	25 000
Диаметр соединений DN (мм)	50	300
Цена (грн)	15 000	50 000

Таблица 2. Доступные материалы пластин и типичные области применения
Материал	Ключевые свойства	Типичное применение
AISI 316	Устойчивость к хлоридной коррозии, молибден 2%	ЖКХ, отопление, ГВС, пищевая промышленность
AISI 316L	Пониженное содержание углерода, дополнительная стойкость к МКК	Фармацевтика, химия, сварные конструкции
SMO 254	6% Mo, высокая стойкость к точечной коррозии (PREN ≥ 43)	Морская вода, высококонцентрированные хлориды
Hastelloy С-276	Никелевый сплав, устойчив к HCl, H₂SO₄, FeCl₃	Агрессивные химические среды, нефтепереработка
Titanium	Высокая прочность, стойкость к хлоридам и кислотам	Морская отрасль, концентрированные кислоты
Nickel 200	Технически чистый никель (≥99,6%), устойчив к щелочам	Производство каустика, щелочная среда

Таблица 3. Совместимые рабочие среды
Категория	Среды
Теплоносители	Вода, пар, воздух, гликоль, антифриз, рассолы
Химические среды	Кислоты (неокислительные), щелочи, водородосодержащие среды
Пищевые среды	Алкогольные напитки, безалкогольные напитки, молочные продукты
Нефтепродукты и масла	Бензин, смазочное масло, мазут, бензол, метанол

Конструкция и принцип работы пластинчатого теплообменника

Принцип работы

Горячая и холодная рабочие среды подаются в аппарат через патрубки неподвижной плиты и распределяются по чередующимся каналам пакета пластин. Две среды движутся навстречу друг другу (противоточная схема) или в одном направлении (прямоток), разделённые стенкой пластины толщиной 0,4–0,6 мм. Гофрировка поверхности пластин создаёт интенсивную турбулентность даже при относительно невысоких скоростях потока, что обеспечивает коэффициент теплопередачи от 3 000 до 7 500 Вт/(м²·K) — в 3–5 раз выше, чем у кожухотрубных аппаратов. Уплотнения из эластомера (EPDM, NBR, Viton) герметизируют каналы и исключают смешение сред.

Конструктивные элементы

Разборный пластинчатый теплообменник состоит из неподвижной передней плиты, подвижной задней плиты, верхней и нижней направляющих штанг, стяжных болтов и пакета теплообменных пластин с уплотнительными прокладками. Ключевое конструктивное преимущество разборного исполнения — возможность увеличить площадь теплообмена путём добавления пластин без замены рамы аппарата. КИЕВПРОМТЕХСЕРВИС (КПТС) изготавливает пластины методом гидравлической штамповки с рисунком «ёлочка» или «ромб» в зависимости от требуемого гидравлического режима и коэффициента теплопередачи.

Разборный и паяный пластинчатый теплообменник: ключевые отличия

В промышленной практике инженеры выбирают между разборным и паяным пластинчатым теплообменником исходя из рабочих условий, требований к обслуживанию и бюджета. Ниже — сравнение по ключевым эксплуатационным и экономическим параметрам.

Таблица 4. Разборный vs паяный пластинчатый теплообменник
Критерий	Разборный (КПТС)	Паяный
Обслуживание	Механическая чистка, замена уплотнений	Только химическая очистка (CIP)
Изменение площади теплообмена	Да — добавление/удаление пластин	Нет — фиксированная конструкция
Максимальное давление	До 2,5 МПа (в зависимости от модели)	До 4,5 МПа (медная пайка)
Совместимость с агрессивными средами	Широкая — зависит от материала пластин	Ограничена (медный припой несовместим с NH₃)
Стоимость обслуживания	Замена уплотнений каждые 5–8 лет	Замена всего аппарата при отказе
Производство на заказ	Да — материал, DN, количество пластин	Стандартные типоразмеры
Оптимальное применение	Промышленность, ЖКХ, крупные тепловые нагрузки	Компактные установки, холодильная техника

Области применения пластинчатых теплообменников разборных

Широкий диапазон производительности от 1 000 до 25 000 кВт и выбор из шести марок материалов пластин делают разборные пластинчатые теплообменники КПТС универсальным решением для шести ключевых B2B-сегментов.

ЖКХ и тепловые пункты

Независимые и зависимые тепловые пункты (ИТП, ЦТП), отопление жилых домов и административных зданий, горячее водоснабжение. Разборная конструкция обеспечивает удобное обслуживание при сезонном промывании системы.

Химическая промышленность

Нагрев, охлаждение и рекуперация тепла агрессивных сред — кислот, щелочей, растворителей. Пластины из Hastelloy С-276 или SMO 254 обеспечивают ресурс не менее 10 лет при контакте с хлоридами и неокислительными кислотами.

Пищевая и фармацевтическая промышленность

Пастеризация молока, соков и напитков, нагрев технологической воды, охлаждение продуктов. Пластины AISI 316L соответствуют требованиям EHEDG и FDA. Разборная конструкция обеспечивает полный доступ для санитарной обработки.

Холодильные системы и HVAC

Чиллеры, фригоскопические установки, сухие градирни. Работа с рассолами, антифризами и гликолевыми растворами. Высокий коэффициент теплопередачи позволяет снизить объём хладагента на 30–40% по сравнению с кожухотрубными аппаратами.

Альтернативная энергетика

Геотермальные установки, солнечные коллекторы, тепловые насосы. Пластинчатый теплообменник обеспечивает эффективную передачу тепла между контурами при минимальном перепаде температур (LMTD от 2°C).

Рекуперация тепла

Утилизация тепла сточных вод, дымовых газов (через промежуточный контур), конденсата. Модульная конструкция позволяет наращивать площадь теплообмена по мере увеличения тепловой нагрузки предприятия.

Экономическое обоснование для B2B-сегмента

Выбор пластинчатых разборных теплообменников собственного производства КПТС обеспечивает предприятиям измеримые экономические преимущества по сравнению с импортными аналогами и продукцией посредников.

Таблица 5. Экономические преимущества пластинчатых теплообменников КПТС для B2B
Фактор	КПТС (производитель)	Посредник / Импорт
Цена	15 000–50 000 грн (прямая цена производителя)	+20–45% торговая наценка
Сроки поставки	От 3 недель (производство под заказ)	6–16 недель (импорт / таможня)
Материальное исполнение	6 марок сталей + адаптация под среду	Стандартный AISI 316 или AISI 304
Площадь теплообмена	Изменяется добавлением пластин без замены рамы	Замена всего аппарата при смене технологии
Стоимость владения (10 лет)	Замена уплотнений каждые 5–8 лет	Полная замена аппарата при отказе паяного
Техническое сопровождение	Производитель несёт ответственность за параметры	Ограниченный доступ к конструкторской документации

По расчётам КПТС, совокупная стоимость владения (TCO) разборным пластинчатым теплообменником за 10 лет эксплуатации на 20–35% ниже, чем у паяного аналога аналогичной производительности — за счёт возможности замены уплотнений вместо полной замены аппарата и наращивания площади теплообмена без покупки нового оборудования.

Энергоэффективность разборного пластинчатого теплообменника КПТС обеспечивает снижение потребления тепловой энергии предприятием на 8–15% по сравнению с кожухотрубными аппаратами аналогичной мощности — за счёт более высокого коэффициента теплопередачи и меньшего температурного напора (IEA Energy Efficiency 2023).

Пластинчатые теплообменники разборные КПТС: итоги

Пластинчатые теплообменники разборные КИЕВПРОМТЕХСЕРВИС (КПТС) — это технически обосно и экономически выгодное решение для предприятий, которым требуется высокоэффективный теплообмен при производительности от 1 000 до 25 000 кВт. Шесть марок материалов пластин (AISI 316, AISI 316L, SMO 254, Hastelloy С-276, Titanium, Nickel 200) охватывают полный спектр промышленных сред — от питьевой воды до концентрированных кислот и щелочей.

Разборная конструкция обеспечивает три стратегических преимущества для B2B-закупщика: возможность расширения площади теплообмена без замены рамы, полную доступность для механической очистки и замены уплотнений, а также адаптацию под изменившиеся технологические условия путём добавления или удаления пластин. Собственное производство КПТС в Украине гарантирует поставку в течение 3–6 недель и прямую цену производителя без торговых наценок посредников.

Для подбора пластинчатого теплообменника под конкретные технологические условия специалисты КИЕВПРОМТЕХСЕРВИС выполняют бесплатный тепловой расчёт по заданным параметрам: производительность, рабочие температуры, тип рабочей среды и проектное давление.

FAQ: часто задаваемые вопросы о пластинчатых теплообменниках разборных

Что такое пластинчатый разборный теплообменник?

Пластинчатый разборный теплообменник — это аппарат для передачи тепловой энергии между двумя рабочими средами через пакет тонких гофрированных металлических пластин. Горячая и холодная среды движутся в чередующихся каналах, образованных пластинами, не смешиваясь между собой. Рифлёная поверхность создаёт турбулентность, обеспечивая коэффициент теплопередачи 3 000–7 500 Вт/(м²·K).

Слово «разборный» означает, что пакет пластин стягивают болтами между двумя плитами — конструкцию можно полностью разобрать для обслуживания, очистки или изменения площади теплообмена путём добавления пластин.

Чем разборный пластинчатый теплообменник отличается от паяного?

Разборный теплообменник допускает механическую очистку каналов, замену уплотнений и изменение количества пластин (а значит, и производительности) без замены рамы аппарата. Его можно использовать для сред, несовместимых с медным или никелевым припоем (например, аммиак).

Паяный теплообменник более компактен и выдерживает более высокое давление (до 4,5 МПа), но не разбирается и не ремонтируется — при отказе требует полной замены. Он оптимален для небольших холодильных установок. Разборная конструкция предпочтительна для промышленных объектов с высокой тепловой нагрузкой и требованиями к обслуживанию.

Какова производительность пластинчатых теплообменников КПТС?

Пластинчатые разборные теплообменники КИЕВПРОМТЕХСЕРВИС (КПТС) выпускаются с производительностью от 1 000 до 25 000 кВт. Диаметр соединительных патрубков — DN 50–300 мм. Каждый аппарат изготавливается под конкретные технологические параметры заказчика: расход сред, входные и выходные температуры, тип рабочей среды и рабочее давление.

Из каких материалов изготавливают пластины теплообменников КПТС?

КПТС предлагает пластины из шести марок материалов:

Материал	Применение
AISI 316	ЖКХ, отопление, ГВС, пищевые среды
AISI 316L	Фармацевтика, химия
SMO 254	Морская вода, высококонцентрированные хлориды
Hastelloy С-276	Агрессивные кислоты, нефтепереработка
Titanium	Морская отрасль, концентрированные кислоты
Nickel 200	Щелочные среды, производство каустика

Сколько стоит пластинчатый разборный теплообменник КПТС?

Цена пластинчатых разборных теплообменников КПТС — от 15 000 до 50 000 грн, в зависимости от производительности (кВт), количества пластин, материала исполнения и диаметра патрубков. Стоимость изготавливаемого на заказ аппарата определяется после теплового расчёта и согласования спецификации. Производство КПТС работает без посредников, что исключает торговую наценку и сокращает итоговую цену на 20–45% по сравнению с импортными аналогами.

Для каких рабочих сред подходит пластинчатый теплообменник КПТС?

Пластинчатые теплообменники КПТС совместимы с широким спектром сред: вода, пар, воздух, водородосодержащие среды, кислоты, щелочи, алкогольные и безалкогольные напитки, молочные продукты, бензин, смазочное масло, мазут, бензол, метанол, рассолы, антифризы, гликоль и пропиленгликоль. Правильный выбор материала пластин (AISI 316L, Hastelloy, Titanium и др.) обеспечивает стойкость аппарата к конкретной среде.

Можно ли заказать пластинчатый теплообменник по индивидуальной спецификации?

Да. КИЕВПРОМТЕХСЕРВИС (КПТС) специализируется на производстве пластинчатых разборных теплообменников под конкретные технологические условия заказчика. Для изготовления требуется указать: производительность (кВт), температуру входа/выхода обеих сред, расход (м³/ч), тип рабочей среды, рабочее давление и предпочтительный материал пластин. По этим данным инженеры КПТС выполняют тепловой расчёт, подбирают количество и типоразмер пластин и составляют техническое предложение.
