Водяні калорифери для припливної вентиляції: принцип роботи, розрахунок і монтаж

Принцип роботи водяного калорифера

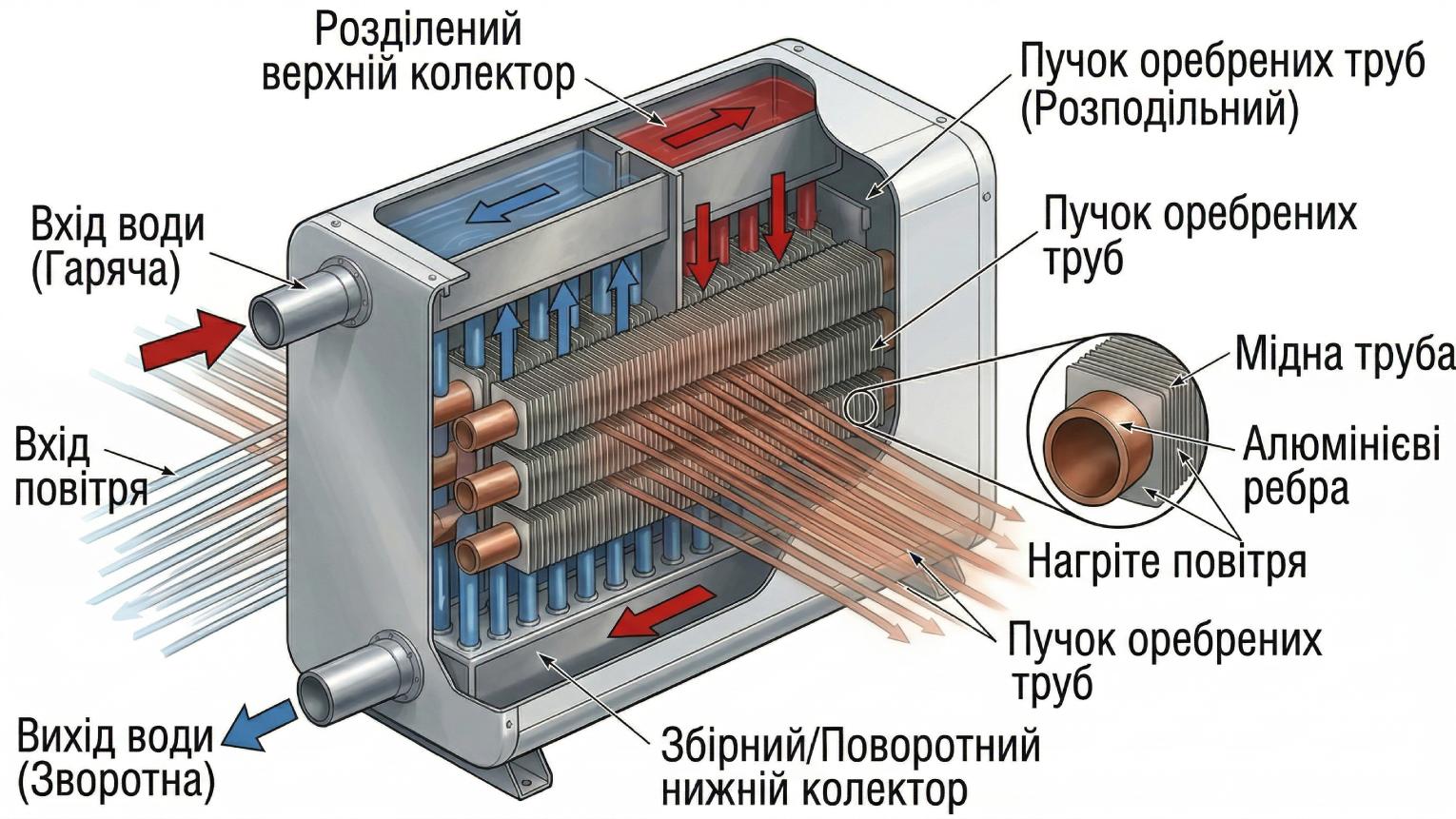

Схема руху теплоносія та повітря

Теплообмін у водяному калорифері організований за перехресно-протиточною схемою: гаряча вода подається через вхідний штуцер у верхній (або бічний) колектор, проходить по трубках трубного пучка і виходить через протилежний колектор. Повітряний потік рухається перпендикулярно трубкам — поперек їхньої осі — і інтенсивно нагрівається за рахунок розвиненої поверхні біметалевого оребрення.

Схема: принципова — для двоходового виконання КПВ КПТС

Швидкість повітря у робочому перерізі серійних апаратів КПТС становить 3–10 м/с. При високих швидкостях збільшується коефіцієнт тепловіддачі, але зростає й аеродинамічний опір — це враховується при розрахунку вентилятора приточного агрегата.

Температурні режими: 70/95 °C та 70/115 °C

Температурний режим теплоносія визначає теплову потужність апарата при заданій витраті повітря. В українській практиці для промислових систем застосовуються два стандартні режими згідно з ДБН В.2.5-67:2013:

Режим 70/95 °C є найбільш розповсюдженим для об'єктів, підключених до міських тепломереж. Режим 70/115 °C дозволяє отримати на ~80% більшу потужність при тих самих габаритах апарата за рахунок збільшення середньологарифмічного перепаду температур ΔTcp — ключового параметра теплопередачі.

Конструкція: оребрені трубки та біметалевий пакет

Надійність та довговічність водяного калорифера визначаються якістю трубчасто-реберного пакета. У конструкції КПТС застосовується біметалевий метод оребрення — сталева трубка та алюмінієве ребро з'єднуються по всій довжині без клею та пайки, виключно за рахунок механічного обтискання.

Матеріали: сталь та алюміній АД0

Трубки виготовлені з конструкційної сталі з товщиною стінки, що забезпечує роботу при тиску до 1,2 МПа. Ребра оребрення — з технічно чистого алюмінію марки АД0, який відрізняється мінімальним вмістом домішок (чистота ≥ 99,3% Al). Високий коефіцієнт теплопровідності АД0 — близько 230 Вт/(м·К) проти ~50 Вт/(м·К) у нержавіючої сталі — забезпечує інтенсивне знімання тепла при компактних габаритах. Крім цього, алюміній зберігає щільний механічний контакт із трубкою протягом багаторічних циклічних навантажень і проявляє корозійну стійкість у вологому промисловому середовищі з відносною вологістю повітря до 98%.

Розрахунковий ресурс трубчасто-реберного пакета при дотриманні регламенту технічного обслуговування — не менше 15 років (дані КПТС, засновані на досвіді експлуатації поставлених апаратів).

Двоходова та чотириходова схема

Кількість «ходів» теплоносія — це кількість проходів води крізь трубний пучок від вхідного до вихідного колектора. Вибір схеми впливає на швидкість води в трубках та інтенсивність теплопередачі.

Чотириходова схема є кращою для кліматичних умов з розрахунковою зимовою температурою нижче −15 °C, а також при роботі в режимі 70/115 °C, коли потрібна максимальна інтенсивність теплообміну. Алюміній АД0 є хімічно інертним і допускається до застосування в харчовій промисловості згідно з санітарними нормами України (ДСанПіН 3.3.6.096-2002).

Джерело: технічні паспорти КПТС, 2026 р. Дані надані виробником КИЇВПРОМТЕХСЕРВІС.

Підбір водяного калорифера: розрахунок за тепловим навантаженням

Розрахунок водяного калорифера для приточної вентиляції виконується виходячи з трьох вихідних даних: необхідної витрати повітря G (м³/год), різниці температур повітря на вході/виході ΔTповіт та параметрів теплоносія. Алгоритм відповідає вимогам ДБН В.2.5-67:2013.

Формула теплопродуктивності

Покроковий алгоритм підбору

Крок 1. Визначте розрахункову витрату повітря G за нормами кратності повітрообміну для вашого типу виробництва згідно з ДБН В.2.5-67:2013. Приклад: для механоскладального цеху об'ємом 5 000 м³ при кратності 4 раз/год — G = 20 000 м³/год.

Крок 2. Визначте температурний перепад повітря ΔTповіт = t_вих − t_зовн, де t_зовн — розрахункова зовнішня температура. Для Києва за ДБН В.2.5-67:2013 — −22 °C; нормована температура в цеху — як правило, +16…+18 °C. Разом: ΔT = 18 − (−22) = 40 °C.

Крок 3. Розрахуйте необхідну потужність Q: Q = 20 000 · 1,2 · 1,006 · 40 / 3 600 ≈ 268 кВт. Ще приклад з практики: вентиляція 10 000 м³/год при нагріванні з −20 °C до +18 °C (ΔT = 38 °C) дає Q ≈ 127 кВт — покривається моделлю КПВ-3.

Крок 4. Оберіть кількість рядів трубок. Від теплової напруги G/F ≥ 3 000 м³/(год·м²) — 2 ряди; при ΔTповіт ≥ 30–40 °C — 3–4 ряди. Для нашого прикладу (ΔT = 40°C) — рекомендується 3 або 4 ряди.

Крок 5. Підберіть серійну модель КПВ КПТС з Q ≥ 268 кВт та G в діапазоні 2 500–42 000 м³/год. Технічний розрахунок з підбором конкретної моделі виконає менеджер КПТС безкоштовно протягом 1 робочого дня.

Детальний опис розрахункових формул, нормативних таблиць коефіцієнтів повітрообміну та числових прикладів — у статті "Розрахунок потужності промислового водяного калорифера".

Водяний vs паровий: коли обирати водяний

Вибір між водяним та паровим калорифером визначається насамперед наявною інфраструктурою теплопостачання підприємства. Якщо на об'єкті немає парового котла або парової магістралі — питання вирішене автоматично. Якщо обидва типи теплоносія доступні, орієнтуйтеся на такі критерії:

Ключові переваги водяного повітронагрівача: плавне регулювання температури нагріву зміною витрати води через триходовий клапан; проста захисту від замерзання за рахунок підтримки мінімальної витрати теплоносія або дренажу; менша вартість обслуговування — відсутність конденсатовідвідників та парових пасток.

Монтаж у приточну секцію вентагрегата

Водяний калорифер встановлюється в секцію нагріву приточної вентиляційної установки (ПВУ). Монтаж виконується згідно з нормами ДБН В.2.5-67:2013 та технічною документацією виробника. Основні вимоги:

Монтаж передбачає, як правило, вертикальну орієнтацію трубок — штуцери розташовують горизонтально, що забезпечує самовидалення повітря з порожнини та спрощує дренаж при зупинці системи. З сервісної сторони необхідно витримувати зазор не менше 600 мм для обслуговування та промивання трубного пучка. Між фланцем калорифера та рамою секції встановлюється ущільнювальна прокладка, що виключає байпасування повітря повз теплообмінну поверхню. У верхній точці системи обов'язковий повітровідвідний кран для видалення повітряних пробок після заповнення; у нижній точці — дренажний кран для зливу теплоносія у морозний період.

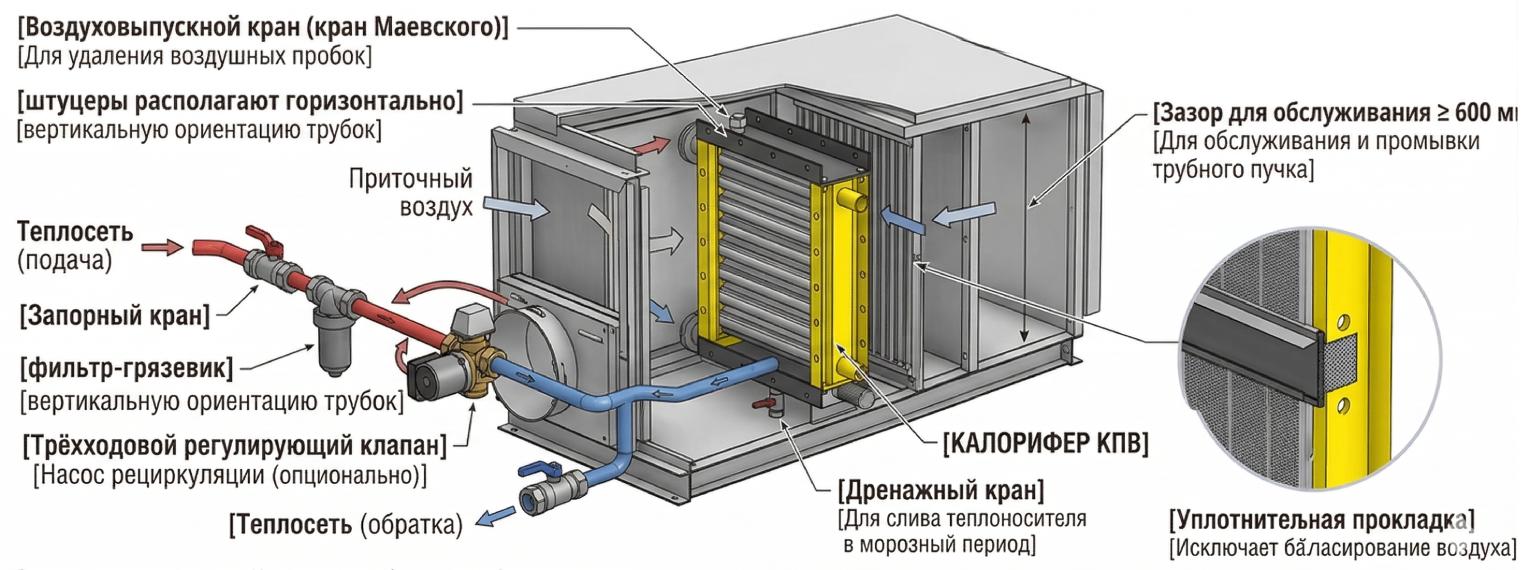

Типова схема гідравлічної обв'язки

Схема: принципова. Конкретна обв'язка визначається проєктом.

Захист від замерзання

У періоди, коли в повітряному тракті можлива від'ємна температура (зупинка вентилятора взимку, відмова клапана повітроводу), водяний калорифер піддається ризику замерзання теплоносія. Найнадійніший захист забезпечує триходовий клапан зі змішуванням: він підтримує мінімально допустиму температуру води у порожнині апарата навіть при повному закритті регулюючого органу. На об'єктах із нестабільним теплопостачанням додатково встановлюють насос рециркуляції, який примусово переміщує теплоносій при зупинці котельні або припиненні подачі з мережі. Якщо об'єкт регулярно переводиться в режим тривалого простою в зимовий період, застосовують антифриз — пропіленгліколь 35–40%: він не замерзає при низьких температурах, проте знижує теплоємність теплоносія на 10–20%, що має бути враховано при початковому підборі апарата.

Водяні калорифери КПТС: серії та типорозміри

КИЇВПРОМТЕХСЕРВІС виробляє водяні повітронагрівачі двох серій, що відповідають різним завданням: серійні КПВ для стандартних проєктних рішень та нестандартні КСК (ВНВ) для реконструкції старих приточних установок.

Джерело: технічні паспорти КПТС, 2026 р. Дані надані виробником КИЇВПРОМТЕХСЕРВІС.

Термін поставки стандартних типорозмірів КПВ — до 2 тижнів. Нестандартні виконання КСК (ВНВ) — за узгодженим терміном виготовлення.

За даними КПТС: термін окупності заміни застарілих водяних калориферів при вентиляції 5 000 м³/год становить 18–24 місяці за рахунок підвищення ККД теплообміну та скорочення витрат на ТО.

Висновок

Водяний калорифер для приточної вентиляції — оптимальний вибір для промислових об'єктів, підключених до централізованих тепломереж, а також для виробництв із жорсткими санітарними та протипожежними вимогами. Ключові переваги: плавне регулювання температури повітря, простота обслуговування та широкий діапазон типорозмірів — від 26 до 785,1 кВт у серійному виконанні КПВ при витраті повітря до 31 500 м³/год.

Правильний підбір потребує розрахунку теплопродуктивності за формулою Q = G·ρ·Cp·ΔT, вибору кількості рядів трубок з урахуванням кліматичних умов України (розрахункова температура −22 °C за ДБН В.2.5-67:2013) та грамотної гідравлічної обв'язки із захистом від замерзання.

Для точного підбору серії КПВ або нестандартного виконання КСК (ВНВ) зверніться до фахівців КПТС.
